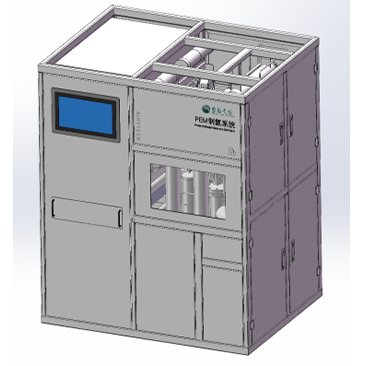

LD-TS-10 10kW 制氢测试设备
LD-TS-10 10kW 制氢测试设备
产品描述
鹭岛氢能 LD-TS-10 10kW 制氢测试设备是专为 10kW 内 PEM 电解槽的工况测试而设计的高性能设备。该设备适用于多种测试场景，包括催化剂、膜电极、质子膜寿命测试，质子膜工况性能测试，催化剂工况性能测试，扩散层结构测试，涂层技术测试，贵金属载量优化以及膜电极制备工艺等测试。它为 PEM 电解水制氢设备的核心材料及电解槽的研发测试提供了一套完整的解决方案。设备具备自动补水功能，支持长时间寿命测试（>5000 小时），并具有高安全性、高精度、操作简单、体积小、可灵活放置移动等特点。
技术参数
|
项目 |
参数 |
|
额定产氢量 |
5 Nm³/h |
|
额定电流密度 |
2.0 A/cm2 |
|
额定小室电压 |
1.8 V |
|
产品氢浓度 |
99.999% |
|
直流电耗 |
4.3 kWh/Nm³ |
|
综合电耗 |
5.0 kWh/Nm³ |
|
产品氢气压力 |
3.0 MPa |
|
功率调节范围 |
5-110% |
|
系统寿命 |
10年 |
|
电压巡检 |
检测范围0-5V，检测精度10 mV以上，通道数可调整 |
|
电堆温度 |
监测电解槽进出口温度，监测范围-20到150℃，检测精度±1℃ |
|
气体温度 |
多点位温度监测，范围0-200℃，精度±1℃ |
|
气体压力 |
多点位压力监测，范围0-4 MPa，精度±1 kPa |
|
氢浓度 |
不同位置的监测点3个，范围0-100% LEL，精度±3% LEL，分辨率1%LEL |
|
电流巡检 |
电流精准控制，检测范围0--110%，检测精度±0.1 A |
|
氢气湿度 |
氢气露点监测范围 ≤-65℃，精度±0.1℃ |
|
环境湿度 |
露点监测环境湿度，检测范围-80~20℃，精度±0.1℃ |
|
氧中氢 |
检测范围0-2%，检测精度±1%FS |
|
氢中氧 |
检测范围0-100ppm，检测精度±10ppm |
|
循环水量 |
监测点2个，检测精度±0.1% |
|
升载速率 （0-100%） |
≤8s |
|
降载速率（100%-0） |
≤8s |
|
系统版本 |
通讯方式采用网线（RJ45）通讯协议（以太网），自动化控制系统版本为西门子1200系列 |
|
可视设计 |
合理布置可视视窗 |
|
数据联动 |
监测数据连接到显示器，实现实时联动 |
|
绝缘电阻（正负极对外壳、气水路）（Ω/V） |
≥500 |
|
接地电阻 |
4Ω |
|
防爆措施 |
采用隔爆仪表，安装氢气泄漏连锁 |
|
氢漏检测及措施 |
安装氢气检漏仪表 |
产品优势
• 高精度：设备在电压、电流、温度、压力等多个参数的检测上均具备高精度，确保测试结果的可靠性。
• 操作简单：降低操作难度，提高工作效率。
• 可灵活放置移动：体积小，便于在实验室或生产环境中灵活放置和移动。
• 完整工况测试：支持多种测试模式，满足不同研发需求，提供全面的测试解决方案。
• 权威认证：获得 ISO 认证，确保产品质量和安全性。
应用场景
• PEM 电解水制氢核心材料及电解槽的研发测试。
• 催化剂、膜电极、质子膜等材料的性能评估和寿命测试。
• 涂层技术、贵金属载量优化及膜电极制备工艺的研究。
• 教学与科研用途，为学生和研究人员提供实践平台。
